SONY VAIO VPCSB36FW 黑色輕典款 不過電 不開機 維修

文章 by 廖益祥
本文亦同時發佈在 Facebook 粉絲專頁

前言:客戶的 SB36FW 不過電,當然也沒有辦法開機。送回原廠所得到的答案是主機板故障,需換一張新的主機板,並且報價兩萬多元。客戶覺得不太划算,所以轉而向我們詢問有沒有辦法處理。

原廠會報價這樣的天價我們已經是見怪不怪了,原廠一定會比較貴,這沒有辦法,但是會報出天價也是誇張了點。因為 SB 系列在二手市場上行場也沒有到兩萬,要花二萬多去原廠修理一臺二手殘值連兩萬都不到的筆電,我想大部份人也都不會願意,因為只要再加一萬多就可以買最新款的筆電了,您說是不是呢?

大部份不過電不開機的筆電我們都以原板維修為主,但是有少部份機種或是少數情況我們會以更換主機板的方式來維修,SONY VAIO SB 系列就是其中一個例子( SA 系列和 SE 系列也一樣,因為共用同一型號主機板),其原因如下。

第一:SA、SB 及 SE 的全新主機板相對便宜,只比用原板維修貴了一點。全新的主機板理論上會比有修過的主機板要耐用很多。光是這點就有換新的價值了。

第二:中小尺寸又搭載光碟機的筆電通常會因為空間的關係,所以主機板也設計的特別的小。小型主機板在維修上立即的壞處是電子元件之間的距離也都很小,所以在換電子元件時常會東卡西卡的,很容易就影響到週遭的元件,特別是使用熱風槍拆焊的時候。

更重要的是小主機板通常不會標上電子元件的編號。這會造成維修時有很大的影響,很難去對照電路圖去量測問題的發生點,只能依照經驗去猜測那些元件可能有問題,對於已經找到損壞的電子元件則是很難找到它的型號或規格換上去,特別是這系列的主機板很容易因為積層陶瓷電容(MLCC)故障而無法開機,沒有編號實在很難知道該積層陶瓷電容的容值規格等,所以維修難度很高。

綜合以上兩點來看,對於不開機的 SA、SB 或是 SE 系列換新的主機板,的確是個不錯的選擇。

不過不開機的 SA、SB 或是 SE 系列不一定是單純主機板有問題,有時候也會因為電源板有問題而無法開機,甚至是因為電源板有問題,而連帶把主機板弄壞也有這種可能,這是跟一般筆電比較不一樣的地方。

整個維修過程就分享出來供有類似問題的朋友參考。有意維修類似問題的
SA 系列( VPCSA23GW, VPCSA26GW, VPCSA28GW, VPCSA33GW, VPCSA36GW 共有五臺),
SB 系列( VPCSB16FW, VPCSB17GW, VPCSB18GW, VPCSB19GW, VPCSB25FW, VPCSB26FW, VPCSB27GW, VPCSB28GW, VPCSB35FW, VPCSB36FW, VPCSB37GW, VPCSB38GW 共有十二臺)
SE 系列 ( VPCSE16FW, VPCSE17GW, VPCSE26FW 共有三臺)
的朋友們可以參考我們的「SONY VIAO 全系列筆電特殊維修」服務,謝謝!

如果只有單純風扇吵雜、過熱、溫度過高、熱當等問題,也可以參考我們的 SA33GW 保養實例 ~ 「SONY VAIO VPCSA33GW 散熱模組高溫 & 風扇吵雜 清潔保養維修」或是參考「筆電散熱模組清潔、保養、維修」服務,謝謝!


1. 拆下來的主機板,可以看到其面積相當的小,而且要追求輕薄的關係,處理器 CPU 直接焊在主機板上,而不是用插槽的型式,同時也只剩下一個插槽擴充記憶體,原本的記憶體就直接焊在主機板上了,有分 2G 和 4G 兩種版本。


2. 全新的主機板和原來的舊版,你分的出來那一張是全新的嗎?

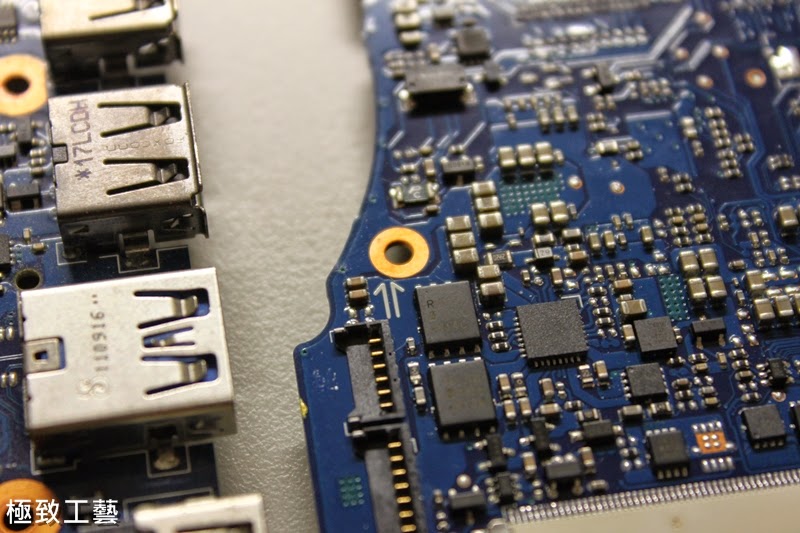

3. 答案是右邊那張是全新的,右邊的螺絲鎖孔完全沒有鎖過的痕跡。


4. 左邊是原本的舊板,螺絲孔有明顯鎖過的痕跡。


5. 密密麻麻的積層陶瓷電容(MLCC),根本就是一堆不知道什麼時候會出問題的未爆彈,再加上沒有編號,過找出正確的規格替換實在是有點難。


6. 這是 SA、SB 或是 SE 系列的電源板,說是電源板但是其實上面不只是有電源元件而已。中間右方的插槽是 mini-PCI Express,右邊的排線則是接往主機板,下方一黑一紅的電線則是接往電池接頭。中間左方的黑色連接器是連接電源供應器的電源線,左上方的白色連接器則是網路線接頭。


7. 電源板的背面照,上面一整個都是滿滿的電子元件。


8. 這是這次要用來更換的電源板,可以清楚的看到上頭還有瑞昱 REALTEK (螃蟹圖案商標)的乙太網路晶片。曾經有客戶的 SB 因為有線網路有問題而回廠維修,原廠居然告知是主機板有問題,需要更換整塊主機板,並且報價兩萬多,看到這裡您還覺得原廠維修品質會比較好嗎?


9. 安裝完成的主機全貌。所有的黑色醋酸膠帶都要全部更新,才能發揮應有的固定效果。只有右上角的面板連接線上的黑色醋酸膠帶沒有更新(很黏,怕撕掉會傷到電線),不過還是有再確定不會鬆脫,才沒有再多上一層。組裝完後的主機就像剛出廠的狀況一樣,沒有外面店家為了省時偸工亂裝。


10. 電源板上的線路也要比照原廠組裝標準,全部重上黑色醋酸膠帶。


11. 最後鍵盤排線及觸碰板排線也要比照原廠組裝標準,全部重上黑色醋酸膠帶。


12. 組裝完成後測試一下 memtest86+,跑過 1 輪 又 54% 都沒有任何問題。


13. 最後則是準備燒機測試。待機的 CPU 溫度是 51 度,相當正常的溫度,符合我們的預期。


14. 燒機了三分鐘後,CPU 溫度來到了 87 度,有達到我們的預期。雖然跟其他同等級的筆電比溫度是高了一些,但跟過去所保養過的同型筆電來比已經算是不錯的表現了。


15. 同場加映同病相憐的白色 SB36FW,送來時間只差了兩天而已。修好了黑機再接下來就輪到白機了喔!


16. 黑與白的對比,還真的有點淡淡的哀傷。怎麼會有兩臺同機種又在同時間又因為同樣的問題送到同一地點來修,真巧!
